정수는 십진수, 16진수, 8진수, 2진수로 표현될 수 있으며 비트 수가 지정된 형식과 미지정된 형식 두가지로 표현이 된다. 비트 수 지정 형식은 다음과 같다. 예를 들어 4'b1001 라고 한다면 [ , ] + 4 ' b 1001 여기서 부호 '+' , '-' 같은 경우에는 2의 보수 형식을 나타내게 된다. 십진수 : 'd ex) 4'b1001 4비트 이진수 "1001" 16진수 : 'h ex) 5'd3 5비트 십진수 3 "00011" 8진수 : 'o ex) 3'b01x 3비트 이진수 "01x" (LSB가 unknown) 2진수 : 'b ex) 12'hx 12비트 16진수 "xxxxxxxxxxxx" 비트 수 미지정 형식은 0~9 숫자만으로 십진수를 표현하든지, 다른 진수의 경우는 비트 수를 지정하지 않..

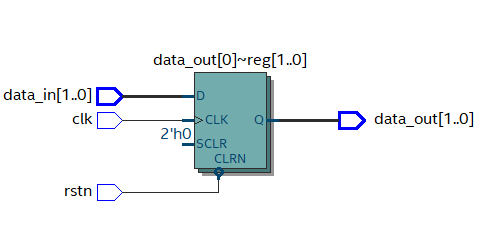

Sequential Logic (순차 논리) 회로란. 출력이 현재의 입력 값에 의해 결정되는 것이 아닌. -> Combination Logic (조합 논리) 과거(기존)의 입력 값(상태)들의 영향 또한 받아서 출력이 결정되는 논리 회로이다. combination logic = (+ , - , and, or 과 같은 연산용 로직) sequential logic = 시점에 따라 결과 값이 달라지고, 이를 구성하기 위한 저장매체가 필요하다. D 플립플롭은 입력 D의 값을 클럭의 엣지에 캡처해서 Q에 반영한다. (값을 저장) D 플립플롭의 출력 상태 변화는 클럭의 엣지에서만 이루어진다. 즉, 클럭에 동기화 되어 출력의 상태 변화가 일어난다. SET, RESET 에 의해서 값을 클럭에 비동기하여 초기화가 가능하다..

사용보드 : zynq berry 보드 100M clk 1초에 100M번 진동하니 50M 진동할 때 LED를 반전시켜 주어서 0.5초 만큼의 시간 주기를 갖게한다. //0.5초 간격으로 LED 깜박이기 `timescale 1ns/ 1ns module CLK_LED ( input CLK, input rst_n, output reg led ); reg [25:0] count; always @ (posedge CLK, negedge rst_n) begin if(!rst_n) begin //rst_n 0 led

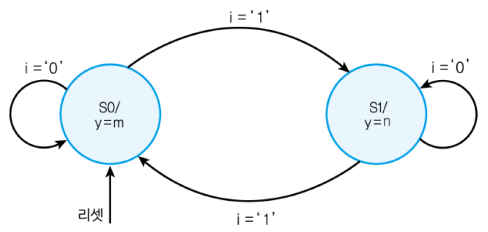

무어 머신 : 상태머신이 현재 상태에만 영향을 받음 - 초기 상태에서 클럭의 에지에서 i가 '0' 이면 s0 상태 유지, '1'이면 s1으로 천이 - 출력 y는 s0에서 항상 입력 m을 출력하고, s1에서 항상 입력 n을 출력 밀리 머신 : 상태머신이 현재 상태와 입력에 영향을 받음 - 초기 상태에서 클럭의 에지에서 i가'0'이면 s0상태 유지, '1'이면 s1으로 천이 - 출력 y는 s0에서 s1으로 천이될 때 입력 n을 출력, s1에서 s0로 천이될 때 입력 m을 출력 idle, running, stop 상태에서 버튼에 따라서 각각의 다른 출력 값을 내보내는 것이다. 동작설명 스탑와치의 동작은 초기 상태에서 Start 버튼을 누르면 시간이 증가하다가 Stop 버튼을 누르면 정지하고 Reset 버튼을 ..
